Thông tin chi tiết về DLS-W-300MM 5UM 5V TTL – một mã sản phẩm thuộc dòng thước quang tuyến tính DLS-W do hãng Delos Encoder sản xuất:
* Thông số kỹ thuật chính Delos
Model: DLS-W-300MM
Chiều dài đo được: 300 mm
Độ phân giải: 5 µm (micromet)
Nguồn cấp: 5V DC
Tín hiệu đầu ra: TTL
Bước vạch chia: 20 µm
Độ lặp lại: ±1 bước xung
Tốc độ tối đa: 60 m/phút (với độ phân giải 5 µm)
Loại tín hiệu đầu ra: TTL hoặc EIA-422A
Gia tốc tối đa: 20 m/s²
Chuẩn bảo vệ: IP54
Nhiệt độ làm việc: 0°C đến 50°C
Nhiệt độ lưu trữ: -20°C đến 80°C
Độ ẩm: 100% không ngưng tụ

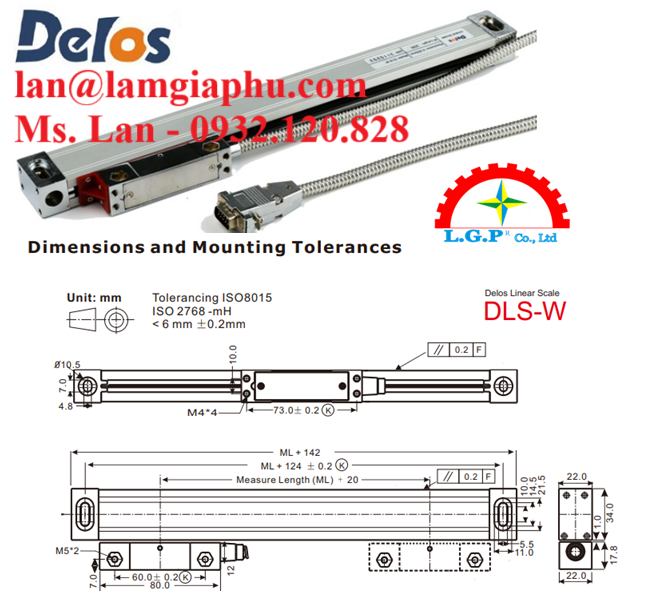

* Kích thước cơ học
Kích thước mặt cắt: 22 mm × 52.8 mm
Dung sai lắp đặt: Theo tiêu chuẩn ISO 8015 và ISO 2768-mH
* Kết nối và tín hiệu điện Delos
Loại đầu nối: DSUB-9
Tín hiệu đầu ra: các kênh A, B và R (reference)
Độ lệch pha: 90° ± 5° điện
Mạch xử lý tín hiệu khuyên dùng: sử dụng IC như 26LS31 hoặc 74HC14
* Ứng dụng điển hình
Sản phẩm phù hợp cho các hệ thống yêu cầu độ chính xác cao như:
Máy CNC
Hệ thống hiển thị số (DRO)
Thiết bị đo lường chính xác
Máy mài, máy tiện, máy phay tự động
