Ống Xoáy Khí Nén Vortec 328-100-H Chính Hãng Công Suất Lớn
Vortec 328-100-H là model ống xoáy làm lạnh bằng khí nén (Vortex Tube) có công suất mạnh mẽ nhất thuộc dòng 328 Series do hãng Vortex (Mỹ) sản xuất. Thiết bị này chuyên dùng để giải nhiệt quy mô lớn (Process Cooling) hoặc làm mát điểm cường độ cao trong môi trường công nghiệp nặng mà không cần nguồn điện hay hóa chất làm lạnh.

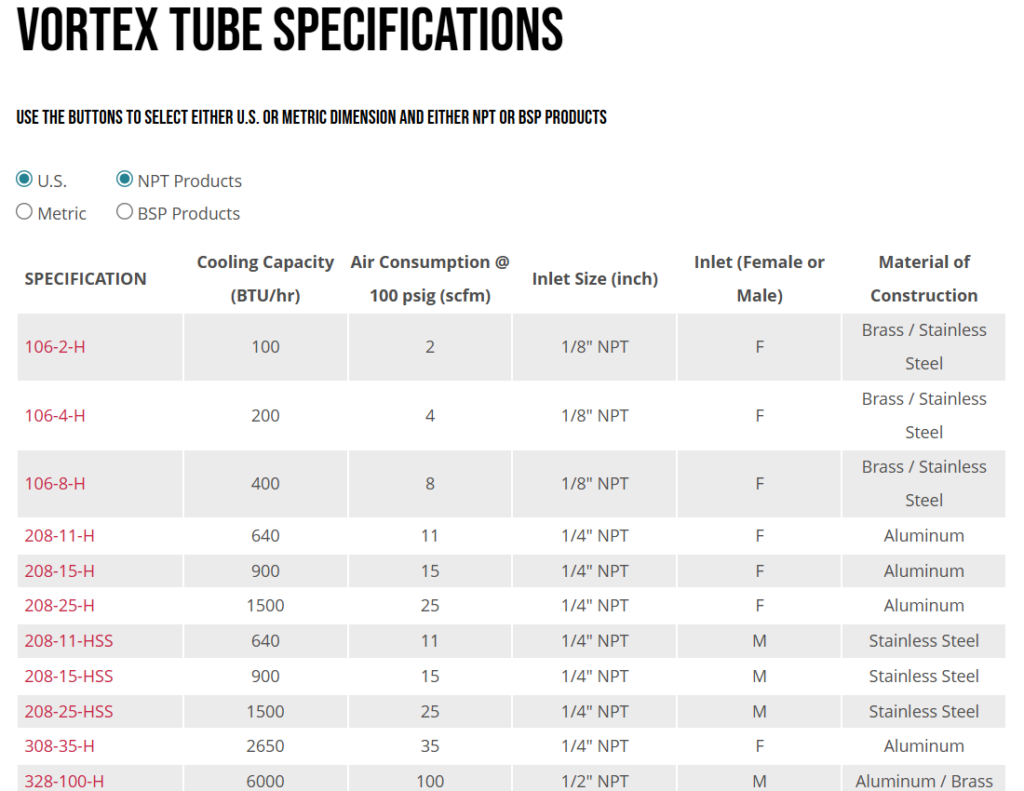

Bảng thông số kỹ thuật chuẩn (Model 328-100-H)
| Tiêu chí kỹ thuật | Thông số hệ Mỹ | Thông số hệ Mét (SI) | Ghi chú vận hành |
| Công suất làm lạnh | 6,000 BTU/giờ | 1,758 Watts | Ở áp suất khí cấp tiêu chuẩn 100 PSIG |
| Lưu lượng khí tiêu thụ | 100 SCFM | 2,830 SLPM | Đòi hỏi máy nén khí công suất từ 25 – 30 HP |
| Áp suất định mức | 100 PSIG | 6.9 bar | Áp suất tối ưu để đạt hiệu suất tối đa |
| Biên độ hạ nhiệt độ | Giảm tới 100°F | Giảm tới 55°C | So với nhiệt độ luồng khí nén đầu vào |
| Độ lạnh sâu tối đa | Đạt tới -40°F | Đạt tới -40°C | Khi siết chặt van điều chỉnh đầu nóng |
| Vật liệu cấu tạo | Nhôm (Aluminum) | Nhôm đúc & Đồng thau | Kết cấu công nghiệp chịu lực, tản nhiệt nhanh |
| Khối lượng tịnh | 2.35 lbs | 1.07 kg | Thiết bị trần chưa tính ống nối |
Quy cách kích thước và kết nối cơ khí
- Tổng chiều dài thân ống: 13-1/4 inch (~337 mm).
- Đường kính thân lớn nhất: 2-3/4 inch (~70 mm).
- Cổng cấp khí nén vào (Inlet): 1/2 inch NPT (M) – Ren ngoài (hoặc bản hệ mét 1/2 inch BSP mã 328-100-H-BSP).
- Cổng xả khí lạnh (Cold Outlet): 1 inch NPT (F) – Ren trong.
- Cổng xả khí nóng (Hot Exhaust): 3/4 inch NPT (F) – Ren trong.
